Transpallet a pantografo

Ordina per

– %

Transpallet a pantografo ZAC-C

637 € 777,14 € IVA inclusa

| /

13

59 in magazzino

Il transpallet a pantografo manuale ZAC-C da 1000 kg consente di lavorare in modo ergonomico. Con un'altezza di sollevamento di 800 mm, è in grado ...
Visualizza tutti i dettagli
– 22 %

Transpallet a pantografo ZAC

Prezzo attuale 615 € 750,30 € IVA inclusa

Prezzo originale 789,00 €

| /

6

28 in magazzino

Questo transpallet manuale a pantografo ZAC da 1000 kg è un aiuto prezioso per i lavori di commissionamento. Questo transpallet si caratterizza per...
Visualizza tutti i dettagli
– %

Transpallet a pantografo ZAC-GO da 1115 mm

879 € 1.072,38 € IVA inclusa

| /

(0)

Questo transpallet a pantografo ZAC-GO da 1115 mm è perfetto per il commissionamento di europallet a norma DIN. La particolarità consiste nel fatto...
Visualizza tutti i dettagli
5 anni di garanzia

Prezzi bassi, prestazioni complete: i nostri transpallet e transpallet elevatori sono robusti e affidabili. Tanto che offriamo una garanzia della durata di 5 anni.
– %

Transpallet a pantografo semi-elettrico ZAC-S

1.759 € 2.145,98 € IVA inclusa

| /

(0)

Il transpallet a pantografo semi-elettrico permette di svolgere senza sforzo e con grande efficienza ogni operazione di sollevamento nei magazzini ...
Visualizza tutti i dettagli
Nuovo – -81 %

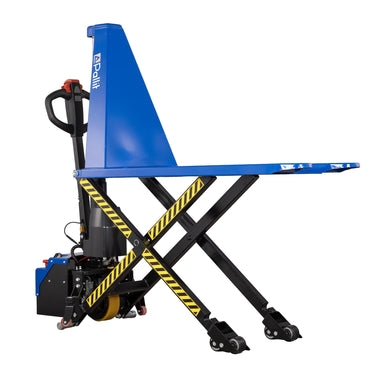

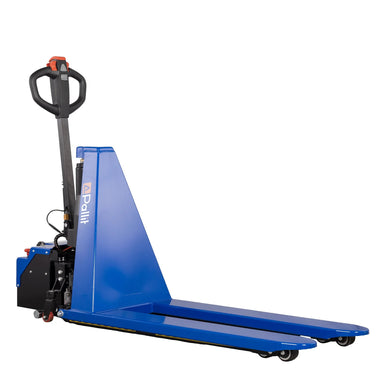

Transpallet a pantografo ZAC-E

2.529 € 3.085,38 € IVA inclusa

| /

(0)

Il nostro transpallet a pantografo ZAC-E completamente elettrico convince per l'alta qualità e le numerose funzioni. Consente di sollevare e sposta...
Visualizza tutti i dettagli
– %

Transpallet elettrico a due livelli UP

6.809 € 8.306,98 € IVA inclusa

| /

(0)

Solo 2 disponibili!

Il nostro transpallet elettrico UP con altezza di sollevamento di 800 mm è un aiuto ideale per il lavoro di commissionamento. Offre spazio per 2 pa...
Visualizza tutti i dettagli
Spedizione gratuita

Offriamo spedizioni GRATUITE su tutti gli ordini. La merce ordinata in genere arriva entro 4-5 giorni lavorativi all’indirizzo di consegna specificato. I prodotti in preordine in genere arrivano alla data prevista.
– %

Portata

1500kg

1000kg

Transpallet elevatore LIFT-S fino a 1,2 m

da 1.044 € 1.273,68 € IVA inclusa

| /

48

38 in magazzino

Il LIFT-S è la scelta giusta per Il LIFT-S è la scelta giusta per le operazioni occasionali di impilamento dei pallet o di carico dei furgoni. Il d...
Visualizza tutti i dettagli
– %

Portata

150 kg

300 kg

500 kg

800 kg

1000 kg

+ 1

Carrello a pantografo X

da 351 € 428,22 € IVA inclusa

| /

61

60 in magazzino

Questo carrello a pantografo - Portata 150-1500 kg è l'aiuto ideale per lavorare in ergonomia nel commissionamento, nella produzione e nello stocca...
Visualizza tutti i dettagli

Guida all'acquisto: Acquistare transpallet a pantografo e lavorare in modo ergonomico

I transpallet a pantografo riuniscono i vantaggi dei transpallet, delle tavole elevatrici traslabili e dei ponti elevatori mobili. Gli operatori trasportano comodamente oggetti pesanti dal punto A al punto B, sollevano gli oggetti trasportati fino a 900 mm di altezza e lavorano in modo ergonomico e senza sforzare la schiena. I modelli con funzione Quicklift sono particolarmente adatti al trasporto rapido nei casi in cui avviene un frequente spostamento di carichi. Sollevando i carichi più velocemente si risparmia forza muscolare e si ottimizzano i processi di lavoro. I transpallet a pantografo elettrici offrono una comodità d'impiego ancora maggiore.

1. Breve sguardo alle informazioni principali

Un transpallet a pantografo combina i vantaggi di un transpallet, di una tavola elevatrice traslabile e di un ponte elevatore mobile e permette di lavorare ergonomicamente.
I transpallet a pantografo servono a trasportare merci pallettizzate e possono fungere da piattaforme di lavoro regolabili in altezza per lavorare ergonomicamente.
Possono essere impiegati per ritirare e consegnare merci, caricare scaffali, commissionare merci e trasportare merci fino alle varie postazioni di lavoro.

2. Cos'è un transpallet pantografo?

I transpallet a pantografo sono carrelli accompagnati per superfici piane, hanno una funzione di sollevamento e sono in grado di sollevare e trasportare carichi. La funzione di sollevamento si ottiene per mezzo di due supporti a pantografo a forma di x. Servono principalmente a trasportare europallet, gabbie per imballo e altri ausili per il trasporto, nonché a sollevare merci fino ad un'altezza di lavoro ergonomica. L'altezza di corsa corrisponde di solito a quella di un banco di lavoro. Per trasportare le merci dal punto A al punto B, non è necessario che gli operatori le spostino da un apparecchio all'altro. In questo modo si risparmia una fase di lavoro. Esistono transpallet a pantografo con e senza azionamento elettrico. Lo spostamento è possibile quando l'altezza di corsa è ridotta. I campi di impiego principali sono la consegna e il ritiro di merci, fermo restando che i materiali devono trovarsi all'altezza del banco di lavoro.

3. Qual è la differenza rispetto alla tavola elevatrice, al transpallet elevatore e ai carrelli a pantografo?

A differenza del transpallet classico, i transpallet pantografo non si limitano a trasportare pallet e gabbie e sono anche in grado di sollevarle fino ad un'altezza di lavoro ergonomica. I lavoratori possono prelevare o lavorare comodamente le merci stando in piedi, senza il fastidio e i danni causati da continui piegamenti della schiena. Diversamente da quanto avviene nel transpallet manuale, sotto la forca si trova uno speciale meccanismo a pantografo che si apre con la corsa del pistone.

Se si supera una determinata altezza di corsa, il transpallet a pantografo funziona come una tavola elevatrice fissa o un carrello a pantografo. L'altezza è di solito limitata a 900 mm. Una volta superata una determinata altezza di corsa, per motivi di sicurezza i piedini del transpallet a pantografo si sollevano e le rotelle perdono il contatto con il suolo. La portata massima è di circa una tonnellata, mentre i carrelli elevatori a piccola alzata sollevano fino a 2,5 tonnellate.

3.1. Altezza di corsa

Un'importante caratteristica distintiva è l'altezza di corsa che è possibile raggiungere.

Carrello elevatore a piccola alzata con altezza di corsa di 100-120 mm

Per spostare merci in orizzontale, hanno un'altezza di corsa ridotta, pari a circa 100-120 mm. Quando l'apparecchio è carico, le rotelle di carico piccole rendono di solito difficile il superamento delle irregolarità del pavimento

Transpallet a pantografo con altezza di corsa fino a 800 mm

Consentono un'altezza di corsa fino a 800 mm. Combinano i vantaggi del transpallet, della tavola elevatrice traslabile e del ponte elevatore mobile.

Transpallet elevatori con altezza di corsa fino a 5.600 mm

I carrelli elevatori manuali giungono fino ai 3.000 mm di altezza e trovano dunque impiego nel caricamento di scaffali e nel caricamento e scaricamento di camion. Esistono anche transpallet elevatori con azionamento elettrico, che dispongono di un'altezza di corsa fino a 5.600 mm.

4. Quali tipi di transpallet a pantografo esistono?

I transpallet a pantografo offerti hanno equipaggiamenti diversi e sono adatti a vari campi d'impiego.

4.1. Transpallet a pantografo idraulici manuali

Per una maggiore ergonomia nel luogo di lavoro.

I transpallet a pantografo ad azionamento manuale favoriscono l'ergonomia nel luogo di lavoro. Come nei transpallet comuni, il sollevamento avviene spostando la leva di comando verso l'alto e verso il basso oppure, nel caso più frequente, per mezzo di un pedale. Per l'abbassamento basta azionare una leva. Con la leva di comando si aziona il meccanismo idraulico; un cilindro telescopico estraibile solleva la forca. La forca è collocata sulla struttura del pantografo. Il sollevamento e l'abbassamento avvengono mediante pedale o impugnatura.

I modelli ad azionamento idraulico manuale sono adatti come piattaforme di lavoro mobili e transpallet manuali. Permettono di stoccare e prelevare le merci più facilmente, più velocemente e senza sforzare la schiena. Di solito è possibile ruotare la leva di comando a 210° e questo rende i transpallet a pantografo manuali molto maneggevoli. Sono molto popolari i transpallet pantografo con portata di 1.000 kg.

Nota bene:

Rispetto ai transpallet a pantografo elettrici, i modelli manuali richiedono pochissima manutenzione e non dipendono dai tempi di funzionamento e ricarica delle batterie.

4.2. Transpallet a pantografo elettrici

Per sollevare più facilmente e comodamente.

Dato che i transpallet a pantografo hanno una grande altezza di corsa e un peso proprio elevato, l'aiuto offerto dal motore ad azionamento elettrico risulta molto utile. Il sollevamento diventa così più veloce e comodo. Normalmente l'avanzamento non è assistito dal motore elettrico. I modelli elettrici sono consigliati per il trasporto di merci pesanti e quando le operazioni di sollevamento si ripetono spesso causando grandi sforzi. I transpallet a pantografo elettrici offrono molteplici possibilità d'impiego.

4.3. Transpallet a pantografo con Quicklift/corsa rapida

Per sollevare rapidamente i carichi.

Alcuni modelli comprendono una cosiddetta funzione Quicklift, che consente di sollevare il carico con poche pompate fino a renderne possibile lo spostamento. I transpallet a pantografo con corsa rapida non sovraccaricano la schiena dell'operatore e permettono di risparmiare tempo. La funzione di corsa rapida presuppone però carichi non superiori a 400 kg circa.

4.4. Transpallet a pantografo in acciaio inox

I transpallet a pantografo in acciaio inox sono ideali per impieghi all'aperto, in ambienti soggetti a contaminazione chimica o in camere controllate. Il materiale può essere pulito a fondo senza danneggiarsi, non si arrugginisce e non richiede una verniciatura speciale.

Importante:

in settori come l'industria alimentare, le rigorose norme d'igiene prescrivono l'uso di transpallet a pantografo in acciaio inox.

4.5. Transpallet a pantografo corti e lunghi

I transpallet a pantografo lunghi sono in grado di accogliere più pallet alla volta. Inoltre esistono ulteriori modelli con azionamento, mini transpallet a pantografo e transpallet a pantografo inclinabili.

5. Scegliere il transpallet a pantografo in base al campo d'impiego

I vari transpallet a pantografo sono adatti a campi d'impiego diversi e ciascuno di essi offre vantaggi specifici. La tabella che segue fornisce informazioni sui campi d'impiego:

Campo d'impiego	Descrizione
Tavola elevatrice con Quicklift per pallet e merci	Se si sollevano e trasportano costantemente pallet, è preferibile ricorrere a transpallet a pantografo con Quicklift, che permettono di sollevare i pallet in modo più comodo e veloce. E se si considera il lavoro di un'intera giornata, la conseguenza è un notevole risparmio di tempo.
Transpallet a pantografo per l'officina	In un'officina, i transpallet a pantografo assolvono la funzione di banco di trasporto e lavoro. Un transpallet a pantografo elettrico consente di trasportare comodamente oggetti pesanti dal punto A al punto B e di caricarli o utilizzarli ad altezza ergonomica nel luogo di destinazione. Se abbinati ad una gru da officina, risultano molto pratici. Inoltre, il martinetto fa parte della dotazione standard di un'officina automobilistica.
Transpallet a pantografo per lavori all'aperto	Per il trasporto di merci e l'uso come banco di lavoro all'aperto, il transpallet a pantografo in acciaio inox è la scelta giusta. Il materiale resiste alle intemperie, non arrugginisce e non ha bisogno di una speciale verniciatura di protezione.

6. Scegliere il transpallet a pantografo in base all'equipaggiamento

Portata: da 150 kg a 1.000 kg o più
Altezza di corsa: da 800 a 900 mm
Tipo di corsa: manuale idraulica o elettroidraulica
Lunghezza forca: di solito è di 1.150 mm ed è adeguata alle misure dei comuni europallet
Sollevamento/abbassamento: meccanico tramite leva di comando o interruttore a pedale oppure azionamento elettrico per carichi pesanti
Peso proprio: un peso proprio ridotto agevola gli spostamenti veloci
Aggiunte e accessori: bilancia, stampante, controllo di posizione
Prezzi: dipendono dall'equipaggiamento e dalla qualità della lavorazione, i modelli azionati a mano sono più economici dei transpallet a pantografo elettrici

7. Come si usa correttamente un transpallet a pantografo?

È consentito utilizzare un transpallet a pantografo solo dopo aver ricevuto adeguate istruzioni. Le spiegazioni che seguono forniscono un vista d'insieme sui vari aspetti.

7.1. Come funziona un transpallet a pantografo?

Il transpallet a pantografo trae il suo nome dai due supporti che si incrociano come un pantografo e sostengono la forca consentendo un'altezza di corsa fino a 900 mm. In questo modo si può usare il carrello come tavola elevatrice. Normalmente l'azionamento è manuale, nei modelli elettrici il meccanismo idraulico di sollevamento è assistito elettricamente. Di norma la funzione di sollevamento si realizza per mezzo di un pedale. Il transpallet pantografo può essere traslato fino a un'altezza di sollevamento di 100 mm. Oltre questa altezza l'apparecchio viene puntellato e si trasforma in un banco di lavoro.

7.2. Quali componenti esistono?

Il transpallet a pantografo è costituito dai seguenti elementi:

una leva di comando
due supporti che si incrociano a x a forma di pantografo
una forca

Informazioni utili:

Un sistema idraulico che può essere azionato mediante leva di comando, pedale o energia elettrica consente una corsa fino a 900 mm. Per abbassare la merce basta portare nella posizione più alta la leva situata sull'impugnatura.

7.3. Come si usa e si regola un transpallet a pantografo?

A seconda del modello, il sistema idraulico è azionato mediante

movimenti verso l'alto e verso il basso della leva di comando,
pedale o
motore elettrico.

In questo modo le merci vengono portate con precisione fino a una determinata altezza. Per la manovra l'operatore abbassa il carico fino a un'altezza di 100 mm; per motivi di sicurezza, ad altezze maggiori il carrello resta puntellato e non può essere spostato.

Avvertenze di sicurezza

Un utilizzo improprio del transpallet a pantografo può causare infortuni e lesioni gravi. Per l'uso rispettare quindi i seguenti punti:

Non trasportare mai persone con il transpallet a pantografo
Usare il transpallet a pantografo solo su superfici lisce e piane
Rispettare la capacità di carico massima dell'apparecchio
L'uso del transpallet a pantografo è riservato a personale formato e addestrato

7.4. A cosa occorre prestare attenzione durante il caricamento?

Per trasportare le merci in sicurezza può rendersi necessario fissarle. Ci si può aiutare con cinghie di serraggio. Assicurarsi di distribuire il carico nel modo più uniforme possibile e di non superare il carico massimo ammesso.

7.5. Come si ricarica un transpallet a pantografo elettrico?

Per la ricarica si utilizza un caricabatteria adatto, che a volte è integrato nel transpallet a pantografo elettrico. Perché la batteria duri a lungo, è preferibile ricaricarla prima che la carica scenda al disotto del 20 per cento.

7.6. Avvertenze sulla durata di utilizzo

La durata di utilizzo dipende dal settore e dall'ambiente. In presenza di freddo intenso, ad esempio in un magazzino refrigerato, la durata di utilizzo è limitata a quattro anni. In orticoltura o in installazioni portuali è di cinque anni. Nella tabella di ammortamento pubblicata dal governo tedesco, la durata di utilizzo dei transpallet è di otto anni.

7.7. Norme di sicurezza

I transpallet a pantografo possono essere utilizzati solo dopo aver ricevuto istruzioni e nel rispetto del manuale d'uso. Non è necessario il patentino. Occorre rispettare le norme di sicurezza.

8. Manutenzione e riparazione

La manutenzione e il controllo regolari devono essere eseguiti solo da personale con formazione meccanica. Tale personale deve possedere sufficienti conoscenze sui carrelli da trasporto e deve inoltre conoscere le prescrizioni, regole, norme e disposizioni.

Se nella propria azienda non lavorano dipendenti con qualifica adeguata, è possibile affidare la manutenzione e la riparazione a un'azienda esterna, ad esempio per il rabbocco dell'olio o gli interventi di riparazione.

9. FAQ: domande frequenti e risposte sui transpallet a pantografo

È possibile trasportare la merce caricata su un transpallet a pantografo mantenendola alla massima altezza di corsa?

No. Per le manovre, l'operatore deve abbassare il carico all'incirca fino a metà dell'altezza di corsa. Per motivi di sicurezza, ad altezze maggiori il transpallet a pantografo resta puntellato e non può essere spostato.

Di quanto si può sollevare con un transpallet a pantografo?

L'altezza regolabile dipende dal modello. Normalmente l'altezza di corsa massima è compresa tra 700 mm e 800 mm.

Per quali casi è indicato un transpallet a pantografo?

Montare le prolunghe per forche sui carrelli elevatori è semplice. L'accessorio viene infilato sui bracci del carrello elevatore e fissato con perni di blocco.

Cosa può accadere se la prolunga per forche viene usata in modo errato?

Esistono molteplici possibilità d'impiego per i transpallet a pantografo. La combinazione tra transpallet e banco di lavoro è indicata non solo per trasportare i pallet caricati ma anche per sollevarli ad altezze di lavoro ergonomiche che possono essere regolate secondo le esigenze dei dipendenti. Tra i campi d'impiego vi sono il ritiro e la consegna di merci, ad esempio quando si caricano scaffali o si commissionano merci. Il vantaggio è che non è necessario cambiare l'imballo della merce o spostarla da un apparecchio all'altro: è invece possibile portarla all'altezza desiderata per lavorare in piedi subito dopo il trasporto.
